Antivibrante Tipo Campana con Foro Passante
| Codice | ØD [mm] | ØE [mm] | ØM [mm] | ØA [mm] | B [mm] | C [mm] | H [mm] | S [mm] | Max Load* [daN] | Setting [mm] |
|---|---|---|---|---|---|---|---|---|---|---|
| 3B.398.400.001 | 48 | 37,5 | 8,2 | 6,2 | 80 | 68 | 23 | 1,5 | 100 | 2,3 |
| 3B.398.400.002 | 62 | 50,0 | 10,2 | 8,2 | 100 | 85 | 30 | 2 | 175 | 3,0 |
| 3B.398.400.003 | 92 | 73,5 | 16,2 | 10,2 | 130 | no | 45 | 3 | 570 | 4,6 |
| 3B.398.400.004 | 106 | 81,0 | 20 | 14×18 foro ovale | 172 | 138×146 foro ovale | 38 | 3 | 600 | 3,0 |
| 3B.398.400.005 | 119 | 98,5 | 24,2 | 16,2 | 190 | 160 | 50 | 5 | 1300 | 4,5 |
Specifiche tecniche

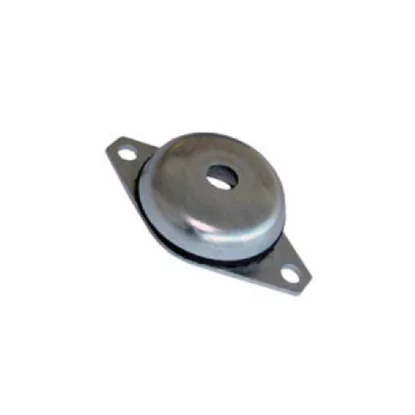

Supporto antivibrante costituito una base ed una campana in acciaio zincato separata da una mescole in gomma NR/SBR con durezza standard 55 ShoreA, vulcanizzata tra i due supporti metallici. La flangia di appoggio è dotata di forature per il fissaggio a pavimento mentre la campana metallica superiore ha un foro filettato centrale per l’ancoraggio del macchinario.
Questo tipo di antivibranti sono sono utilizzati come supporto per smorzare le vibrazioni di apparecchiature come macchine agricole, motori elettrici, trasformatori, gruppi elettrogeni, pompe o impianti di condizionamento.
Fornibili con differenti mescole e gradi di durezza (ShoreA 45 o 65).
