Cerniera a libro simmetrica A=76
Scroll >>>

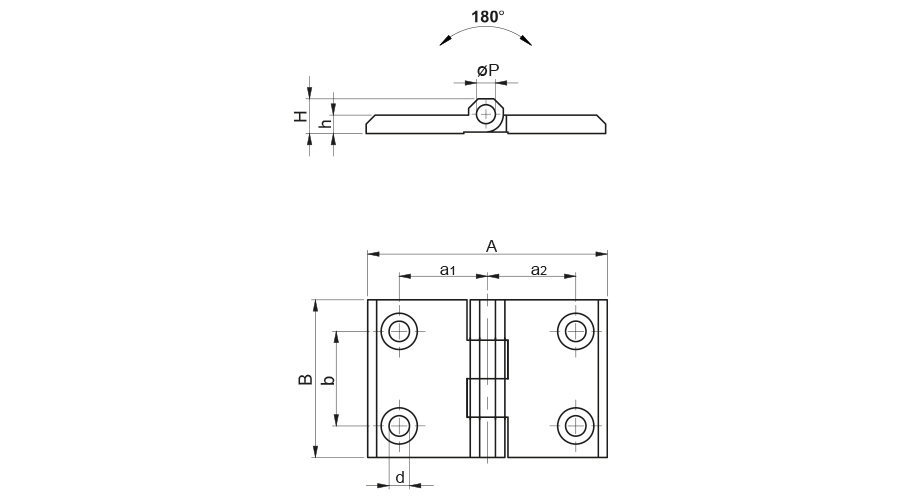

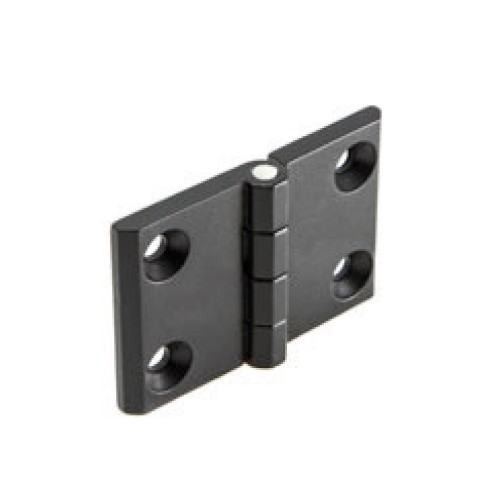

4 fori
| Codice | Materiale | A | B | a1 | a2 | b | H | h | P | d |
|---|---|---|---|---|---|---|---|---|---|---|
| 3B.712.5073.101 | zama nera | 76 | 50 | 28 | 28 | 30 | 11 | 6 | Ø6 | Ø6,5 |
| 3B.712.5073.102 | zama cromata | 76 | 50 | 28 | 28 | 30 | 11 | 6 | Ø6 | Ø6,5 |
Specifiche tecniche

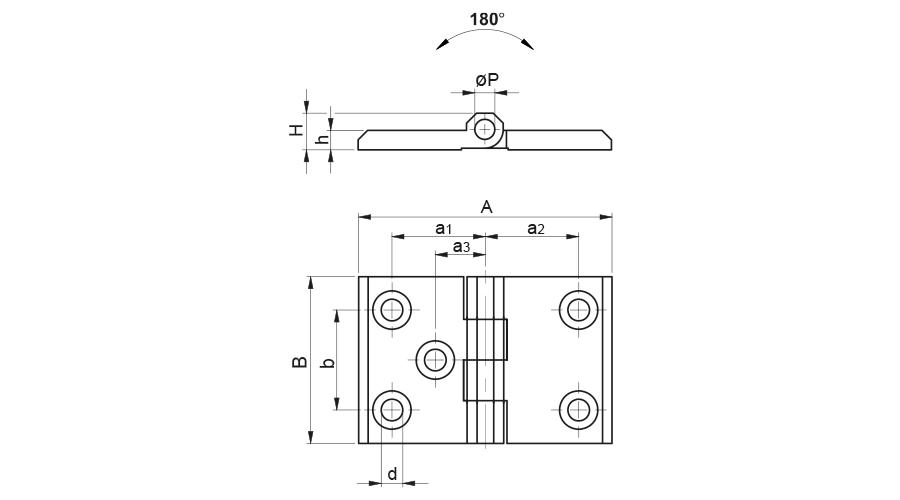

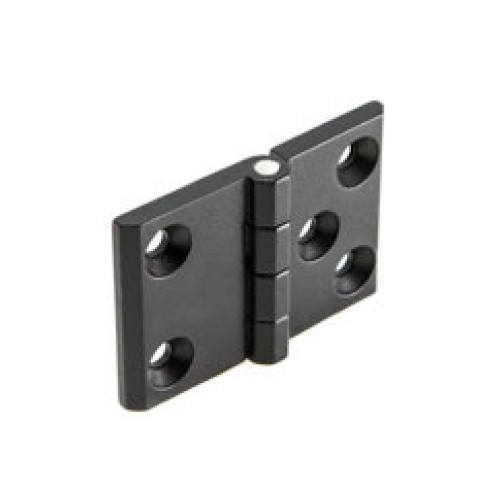

5 fori
| Codice | Materiale | A | B | a1 | a2 | a3 | b | H | h | P | d |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3B.712.5073.201 | zama nera | 76 | 50 | 28 | 28 | 15 | 30 | 11 | 6 | Ø6 | Ø6,5 |
| 3B.712.5073.202 | zama cromata | 76 | 50 | 28 | 28 | 15 | 30 | 11 | 6 | Ø6 | Ø6,5 |
Specifiche tecniche

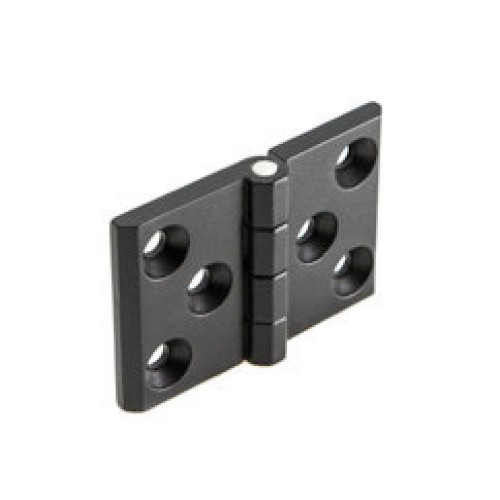

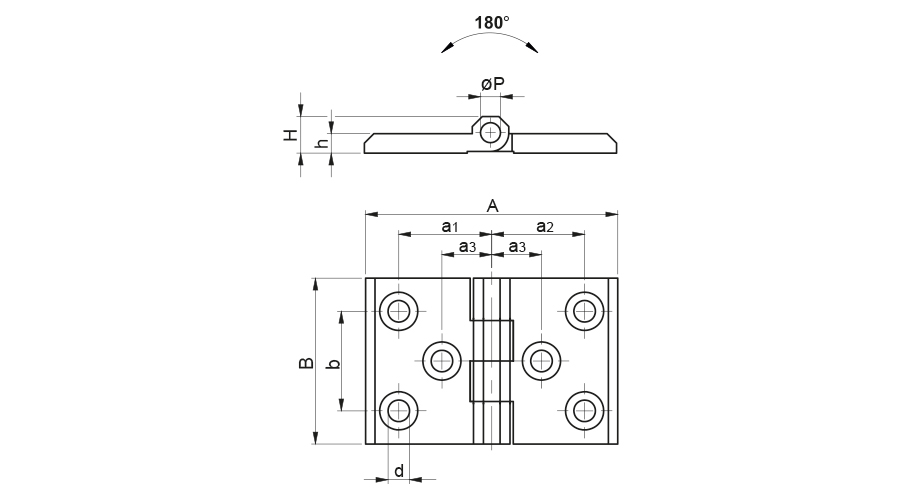

6 fori
| Codice | Materiale | A | B | a1 | a2 | a3 | b | H | h | P | d |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3B.712.5073.301 | zama nera | 76 | 50 | 28 | 28 | 15 | 30 | 11 | 6 | Ø6 | Ø6,5 |
| 3B.712.5073.302 | zama cromata | 76 | 50 | 28 | 28 | 15 | 30 | 11 | 6 | Ø6 | Ø6,5 |
Specifiche tecniche

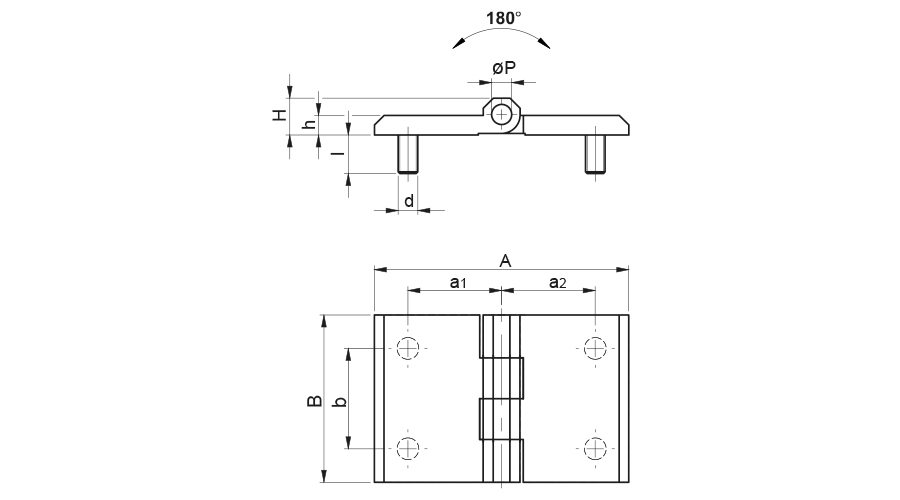

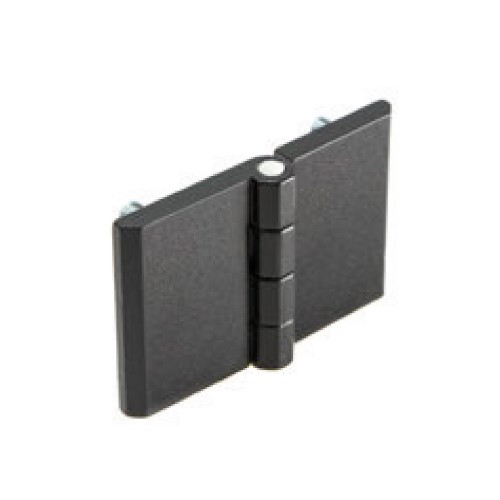

Con perni
| Codice | Materiale | A | B | a1 | a2 | b | H | h | P | l | d |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3B.712.5073.401 | zama nera | 76 | 50 | 28 | 28 | 30 | 11 | 6 | Ø6 | 11.5 | M6 |
| 3B.712.5073.402 | zama cromata | 76 | 50 | 28 | 28 | 30 | 11 | 6 | Ø6 | 11.5 | M6 |
