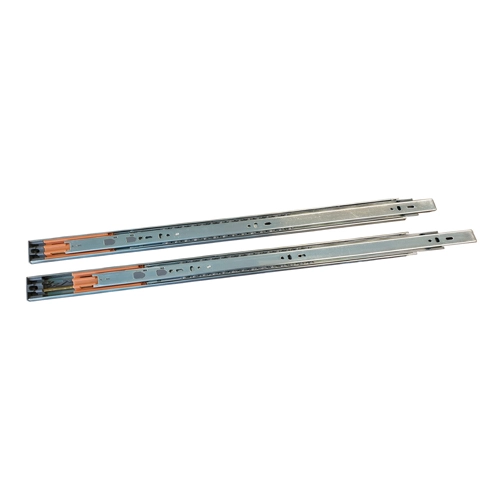

COPPIA GUIDA modello 23 – 45Kg (Chiusura ammortizzata)

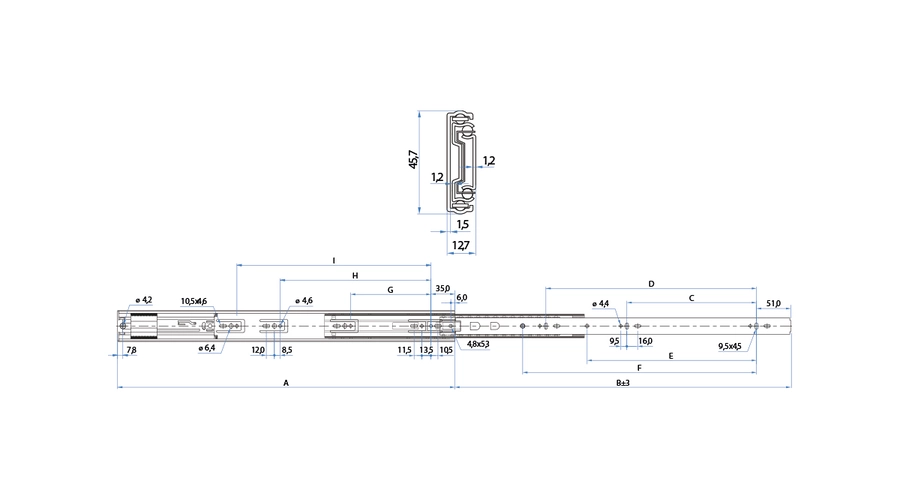

| CODICE | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 23250 | 250 | 147 | – | – | – | 122 | – | – | – |
| 23300 | 300 | 248 | 64 | – | – | 172 | 97.5 | – | – |
| 23350 | 350 | 315 | 96 | – | – | 222 | 64 | 128 | – |
| 23400 | 400 | 380 | 128 | – | – | 245 | 119.5 | 183.5 | – |
| 23450 | 450 | 446 | 160 | 285 | – | 295 | 119.5 | 224 | – |
| 23500 | 500 | 496 | 192 | 320 | 310.5 | 345 | 119.5 | 224 | 288 |
| 23550 | 550 | 546 | 192 | 384 | 334 | 395 | 119.5 | 224 | 320 |
| 23600 | 600 | 596 | 224 | 419 | 358 | 445 | 119.5 | 224 | 320 |
| 23650 | 650 | 646 | 256 | 454 | 387.5 | 495 | 119.5 | 224 | 320 |
| 23700 | 700 | 696 | 288 | 489 | 412.5 | 545 | 119.5 | 224 | 320 |
Specifiche tecniche
– Materiale: acc. lamin. a freddo
– Finitura: zincato brillante
– Cuscinetti a sfere in acciaio al carbonio
– Movimento silenzioso
– Montaggio laterale
– Sgancio frontale del cassetto
Le guide telescopiche sono progettate per essere montate verticalmente ai lati del cassetto, utilizzando gli attacchi previsti e rispettando il parallelismo e la perpendicolarità delle guide per garantire una scorrevolezza ottimale. Le superfici d’appoggio devono essere planari.
La portata indicata delle guide si intende a coppia ed è riferita al montaggio verticale, essa è ridotta in modo significativo se montate orizzontalmente. Gli elementi che influenzano la durata e la portata delle guide includono altezza e spessore del profilo, spessori dei singoli elementi, disegno del profilo mediano, lunghezza della guida e della gabbia, e numero delle sfere.
Il carico di esercizio è strettamente connesso alla durata della guida in termini di cicli di lavoro.
Per praticità descrittiva, la portata indicata si riferisce alla misura di 400 mm; per estrazioni superiori si riduce di 5kg ogni 50mm.
