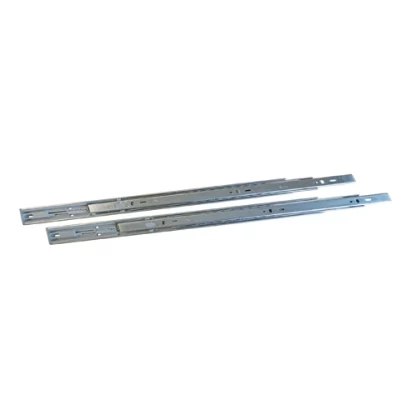

COPPIA GUIDA modello G41 – 45Kg

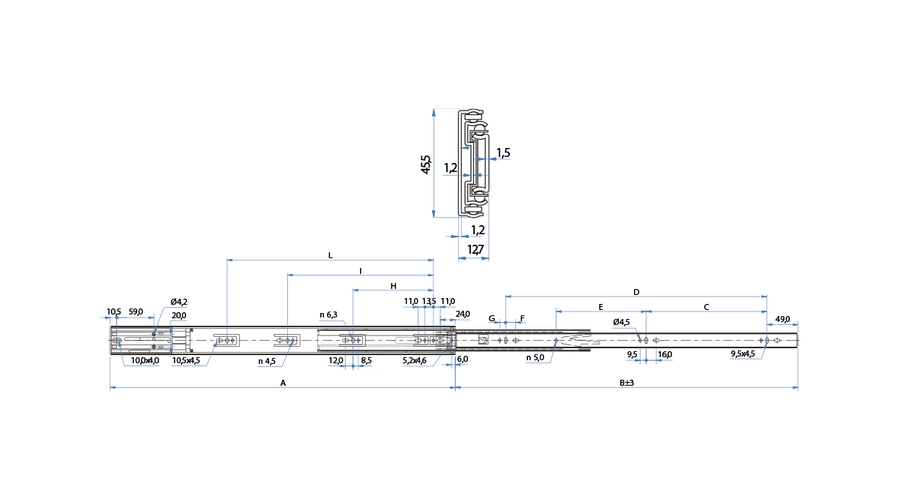

| CODICE | A | B | C | D | E | F | G | H | I | L |
|---|---|---|---|---|---|---|---|---|---|---|
| G41250 | 250 | 191 | – | 75 | – | 16 | – | – | – | – |
| G41300 | 300 | 282 | 80 | 185 | – | – | – | 96 | – | – |
| G41350 | 350 | 346 | 128 | 234 | – | – | – | 72.5 | 136 | – |
| G41400 | 400 | 396 | 128 | 283 | – | 16 | – | 128 | 192 | – |
| G41450 | 450 | 447 | 160 | 320 | 125 | 16 | 9.5 | 128 | 232.5 | – |
| G41500 | 500 | 497 | 192 | 384 | 119 | 16 | – | 128 | 232.5 | 296 |
| G41550 | 550 | 546 | 192 | 416 | 143 | 16 | 9.5 | 128 | 232.5 | 328 |
| G41600 | 600 | 594 | 224 | 480 | 135 | 16 | 9.5 | 128 | 232.5 | 360 |
| G41700 | 700 | 680 | 16 | 9.5 | 128 | 232.5 | ||||
| G41800 | 800 | 740 | 16 | 9.5 | 128 | 232.5 | ||||
Specifiche tecniche
– Materiale: acc. lamin. a freddo
– Finitura: zincato brillante
– Movimento silenzioso
– Montaggio laterale
– Sgancio frontale del cassetto
– Viti fornite
Le guide telescopiche sono progettate per essere montate verticalmente ai lati del cassetto, utilizzando gli attacchi previsti e rispettando il parallelismo e la perpendicolarità delle guide per garantire una scorrevolezza ottimale. Le superfici d’appoggio devono essere planari.
La portata indicata delle guide si intende a coppia ed è riferita al montaggio verticale, essa è ridotta in modo significativo se montate orizzontalmente. Gli elementi che influenzano la durata e la portata delle guide includono altezza e spessore del profilo, spessori dei singoli elementi, disegno del profilo mediano, lunghezza della guida e della gabbia, e numero delle sfere.
Il carico di esercizio è strettamente connesso alla durata della guida in termini di cicli di lavoro.
Per praticità descrittiva, la portata indicata si riferisce alla misura di 400 mm; per estrazioni superiori si riduce di 5kg ogni 50mm.
