Modelli con blocco solo in apertura
Scroll >>>
Modello LO58 - 80Kg
| CODICE | A | B | C | D | E | |
|---|---|---|---|---|---|---|
| LO58500 | 500 | 512 | 3.8 | 38.8 | 10 | |
Specifiche tecniche
– Materiale: acc. lamin. a freddo
– Finitura: zincato brillante
– Cuscinetti a sfere in acciaio al carbonio
– Movimento silenzioso
– Montaggio laterale a baionetta
– Blocco in apertura
Le guide telescopiche sono progettate per essere montate verticalmente ai lati del cassetto, utilizzando gli attacchi previsti e rispettando il parallelismo e la perpendicolarità delle guide per garantire una scorrevolezza ottimale. Le superfici d’appoggio devono essere planari.
La portata indicata delle guide si intende a coppia ed è riferita al montaggio verticale, essa è ridotta in modo significativo se montate orizzontalmente. Gli elementi che influenzano la durata e la portata delle guide includono altezza e spessore del profilo, spessori dei singoli elementi, disegno del profilo mediano, lunghezza della guida e della gabbia, e numero delle sfere.
Il carico di esercizio è strettamente connesso alla durata della guida in termini di cicli di lavoro.
Per praticità descrittiva, la portata indicata si riferisce alla misura di 400 mm; per estrazioni superiori si riduce di 5kg ogni 50mm.

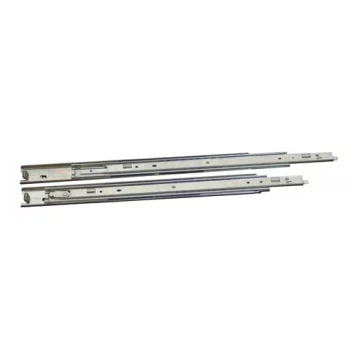

Modello LO52 - 60Kg
| CODICE | L | H | A | B | C | D | G | J |
|---|---|---|---|---|---|---|---|---|
| LO52262 | 262 | 290 | 208 | 69 | 173 | 134 | 123 | 83 |
| LO52326 | 326 | 354 | 272 | 113 | 238 | 198 | 187 | 147 |
| LO52390 | 390 | 418 | 336 | 161 | 301 | 262 | 251 | 211 |
Specifiche tecniche
– Materiale: acc. lamin. a freddo
– Finitura: zincato brillante
– Cuscinetti a sfere in acciaio al carbonio
– Movimento silenzioso
– Montaggio laterale a baionetta
– Blocco in apertura
Le guide telescopiche sono progettate per essere montate verticalmente ai lati del cassetto, utilizzando gli attacchi previsti e rispettando il parallelismo e la perpendicolarità delle guide per garantire una scorrevolezza ottimale. Le superfici d’appoggio devono essere planari.
La portata indicata delle guide si intende a coppia ed è riferita al montaggio verticale, essa è ridotta in modo significativo se montate orizzontalmente. Gli elementi che influenzano la durata e la portata delle guide includono altezza e spessore del profilo, spessori dei singoli elementi, disegno del profilo mediano, lunghezza della guida e della gabbia, e numero delle sfere.
Il carico di esercizio è strettamente connesso alla durata della guida in termini di cicli di lavoro.
Richiedi ulteriori informazioni: vendite@3bisrl.it

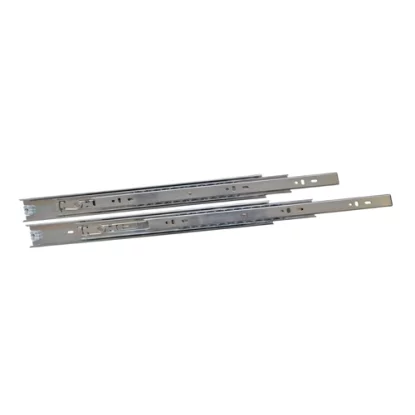

Modello LO48 - 45Kg
| CODICE | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| LO48250 | 250 | 252 | 160 | – | – | – | 160 | – | – |
| LO48300 | 300 | 304 | 192 | – | 64 | 224 | – | – | – |
| LO48350 | 350 | 345 | 96 | 256 | 64 | 224 | – | – | – |
| LO48400 | 400 | 401 | 96 | 320 | 64 | 224 | 288 | – | – |
| LO48450 | 450 | 450 | 96 | 352 | 64 | 224 | 352 | – | – |
| LO48500 | 500 | 502 | 192 | 416 | 64 | 224 | 352 | 416 | – |
| LO48550 | 550 | 545 | 224 | 448 | 64 | 224 | 352 | 416 | – |
| LO48600 | 600 | 595 | 224 | 512 | 64 | 224 | 352 | 480 | – |
| LO48650 | 650 | 652 | 256 | 544 | 64 | 224 | 352 | 512 | – |
| LO48700 | 700 | 702 | 288 | 608 | 64 | 224 | 352 | 480 | 608 |
Specifiche tecniche
– Materiale: acc. lamin. a freddo
– Finitura: zincato brillante
– Cuscinetti a sfere in acciaio al carbonio
– Movimento silenzioso
– Montaggio laterale a baionetta
– Blocco in apertura
Le guide telescopiche sono progettate per essere montate verticalmente ai lati del cassetto, utilizzando gli attacchi previsti e rispettando il parallelismo e la perpendicolarità delle guide per garantire una scorrevolezza ottimale. Le superfici d’appoggio devono essere planari.
La portata indicata delle guide si intende a coppia ed è riferita al montaggio verticale, essa è ridotta in modo significativo se montate orizzontalmente. Gli elementi che influenzano la durata e la portata delle guide includono altezza e spessore del profilo, spessori dei singoli elementi, disegno del profilo mediano, lunghezza della guida e della gabbia, e numero delle sfere.
Il carico di esercizio è strettamente connesso alla durata della guida in termini di cicli di lavoro.
Richiedi ulteriori informazioni: vendite@3bisrl.it
