Maniglia a ponte SERIE MP2
Scroll >>>
Foro passante
| CODICE | Int. | L | L1 | h | h1 | d | d1 | H | B | A | Gr. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MP2000000 | 93,5±0,5 | 107 | 74 | 14 | 7 | 6.5 | 11 | 37 | 7.5 | 21 | 28 |
| MP2000050 | 117±0,5 | 136 | 92 | 15 | 7 | 6.5 | 11 | 42 | 8.5 | 25 | 49 |
| MP2000100 | 117±0,5 | 136 | 92 | 15 | 9 | 8.5 | 14 | 42 | 8.5 | 25 | 47 |
| MP2000150 | 132±0,5 | 151 | 104 | 18 | 9 | 8.5 | 14 | 46 | 8 | 27 | 54 |
| MP2000200 | 179±1 | 197 | 153 | 17 | 9 | 8.5 | 14 | 51 | 9 | 28 | 77 |
Specifiche tecniche
Tecnopolimero di colore nero rinforzato con fibra di vetro, resistente a solventi, oli, grassi ed altri agenti chimici. Esecuzione indicata per qualsiasi applicazione e temperatura di esercizio fino a 150° C.
Fissaggio a mezzo viti a testa cilindrica con esagono incassato.
Versioni speciali e colori a richiesta.

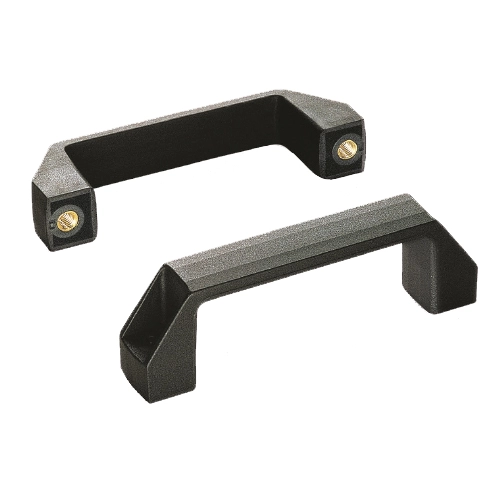

Boccola
| CODICE | Int. | L | L1 | h | d | P | H | B | A | Gr. |
|---|---|---|---|---|---|---|---|---|---|---|
| MP2010000 | 93,5±0,5 | 107 | 74 | 14 | 05MA | 10 | 37 | 7.5 | 21 | 36 |
| MP2010050 | 93,5±0,5 | 107 | 74 | 14 | 06MA | 10 | 37 | 7.5 | 21 | 36 |
| MP2010100 | 117±0,5 | 136 | 92 | 15 | 05MA | 10 | 42 | 8.5 | 25 | 57 |
| MP2010150 | 117±0,5 | 136 | 92 | 15 | 06MA | 10 | 42 | 8.5 | 25 | 57 |
| MP2010200 | 117±0,5 | 136 | 92 | 15 | 08MA | 12 | 42 | 8.5 | 25 | 60 |
| MP2010250 | 132±0,5 | 151 | 104 | 18 | 08MA | 12 | 46 | 8 | 27 | 67 |
| MP2010300 | 179±1 | 197 | 153 | 17 | 08MA | 12 | 51 | 9 | 28 | 90 |
Specifiche tecniche
Tecnopolimero di colore nero rinforzato con fibra di vetro, resistente a solventi, oli, grassi ed altri agenti chimici. Esecuzione indicata per qualsiasi applicazione e temperatura di esercizio fino a 150° C.
Boccole in ottone con fori ciechi filettati.
Versioni speciali e colori a richiesta.

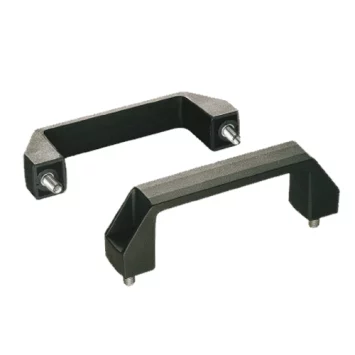

Perno filettato
| CODICE | Int. | L | L1 | h | d | I | H | B | A | Gr. |
|---|---|---|---|---|---|---|---|---|---|---|
| MP2020000 | 93,5±0,5 | 107 | 74 | 14 | 05MA | 10 | 37 | 7.5 | 21 | 34 |
| MP2020050 | 93,5±0,5 | 107 | 74 | 14 | 06MA | 12 | 37 | 7.5 | 21 | 37 |
| MP2020100 | 117±0,5 | 136 | 92 | 15 | 05MA | 10 | 42 | 8.5 | 25 | 55 |
| MP2020200 | 117±0,5 | 136 | 92 | 15 | 06MA | 12 | 42 | 8.5 | 25 | 58 |
| MP2020250 | 132±0,5 | 151 | 104 | 18 | 08MA | 15 | 46 | 8 | 27 | 72 |
| MP2020300 | 179±1 | 197 | 153 | 17 | 08MA | 15 | 51 | 9 | 28 | 95 |
Specifiche tecniche
Tecnopolimero di colore nero rinforzato con fibra di vetro, resistente a solventi, oli, grassi ed altri agenti chimici. Esecuzione indicata per qualsiasi applicazione e temperatura di esercizio fino a 150° C.
Perni in AVP zincato filettati con estremità terminali smussate.
Versioni speciali e colori a richiesta.
